Viaje al mundo del otro lado del espejo...


Es bien sabido que Alicia, la de Lewis Carroll, en el otro lado del espejo, encontró que comer galletas saladas le quitan la sed, que mientras más corre, menos se mueve (parecido a lo que pasa con el salario, parece que ganas más pero cada vez compras menos), que el cinturón de Humpty Dumpty no lo es, etc. Así, prácticamente todas las cosas son diferentes en esencia a las que se ven en este lado del espejo. De hecho, alguien ya ha demostrado que la leche del otro lado del espejo sería amarga, porque ciertas moléculas parece ser que entienden una dirección privilegiada.

Como sea, el otro día hablaba con Guillermo Mallén, en la Universidad Iberoamericana. Somos colegas porque estamos dando clases en la misma licenciatura. En la oficina de Mallén hay un reloj que parece sacado del otro lado del espejo. Sí, el mencionado artefacto parece un reloj de pared normal, pero se mueve en reversa. Los números están al revés también. Si vemos este reloj reflejándolo en un espejo, veremos el tradicional reloj que conocemos.

Partiendo de que la idea me parece simpática, y que, además, los relojes miden este absurdo que denominamos tiempo, decidí que era hora, valga la expresión, de hacerme el mío. Le escribí a Guillermo preguntándole qué debía hacer y esto me respondió:

Efectivamente es de oscilador de cuarzo. El cambio puede o no ser trivial, he hecho algunos que me han costado sangre (literalmente) y otros que salen de volada. Te explico la teoría. El motor es un imán de barra (bueno, generalmente es un anillo que tiene en un extremo de un diámetro en polo N y en el extremo opuesto un polo S) que está entre dos polos de un electroimán. Cada segundo se invierte el sentido de la corriente de la bobina del electroimán, de manera que hay repulsión hacia los polos del imán. Aparentemente el imán podría cambiar de lado en cualquier dirección, cosa obviamente indeseable. Para que siempre sea en el mismo sentido hay varios mecanismos. Uno es estrictamente mecánico con un trinquete que deja que gire en un sentido pero lo atranca en el contrario, como el sprocket de la rueda de atrás de una bicicleta. Otro mecanismo, más común, es que los polos del electroimán no son estrictamente simétricos, uno es un poco más ancho que el otro y el exceso de ancho está todo de un lado, lo que impide que al cambiar la polaridad el imán se mueva por ese lado. La modificacion depende de aspectos mecánicos. En algunos casos puedes simplemente sacar el núcleo del electroiman, darle la vuelta y volverlo a meter. En otros hay que limarles en algun lado para que entren unos pernos que les ponen para evitar que haya algunos idiotas que los "armen mal" y estúpidamente los hagan girar hacia la izquierda y en otros de plano no se puede voltear el núcleo. En este último caso, hay que detectar de que lado está más ancho el polo del electroimán y limarle, con una lima de joyero, hasta que quede más chico que el del otro lado (y obviamente asimétrico pa'l otro lado del original) para que gire hacia la izquierda. El modelo que viste en mi oficina es de los trivialotes. Si consigues uno igual no vas a batallar, te lleva diez minutos la modificación. Tip: mega. Otros que hice con un disco de PDP-11 fueron más difíciles porque tenían los pernos de guía y finalmente hice uno limando uno de los polos (batallé mucho, pero quedo muy bien). Nunca he intentado modificar uno de los que tienen el trinquete y me late que son bastante difíciles en general. La carátula es otro rollo. En mi caso hice un programa en postscript (sí, directo a la impresora) para dibujar la carátula. La ultima instrucción antes de imprimir es un cambio de escala con factor 1 en el eje vertical y -1 en el horizontal. Hay un cookbook de postscript muy bueno y flaquito, pa' que no dé flojera leerlo. Es un proyecto divertido para los espíritus curiosos y rebeldes (estamos retando la "sabiduría" de muchos siglos de girar para la derecha) y de pasada demuestra que "la solucion tradicional no es la única que funciona".

Compréme entonces un reloj de pared, el cual me costó alrededor de 40 pesos. Identífiqué el mecanismo, que es como el reloj de Mallén. Saqué el imán que envuelve la bobina y lo invertí. Puse la pila, revisé que en efecto funcionaba. Cerré el mecanismo. Parte uno realizada como Mallén me dijo, en menos de 10 minutos.

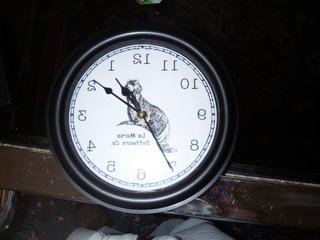

Siguiente paso fue hacer la carátula. Me llevó una media hora, porque la armé prácticamente de cero. Finalmente puse el logotipo de la morsa. Usando PhotoShop invertí la imagen para que quedara precisamente en espejo. Imprimí. Recorté. Pegué sobre el reloj la nueva carátula. Puse las manecillas. Cerré todo y listo. Ahora tengo mi propio reloj que parece haber sido sustraído del otro lado del espejo.
